滑環是如何解決旋轉接線的問題的？

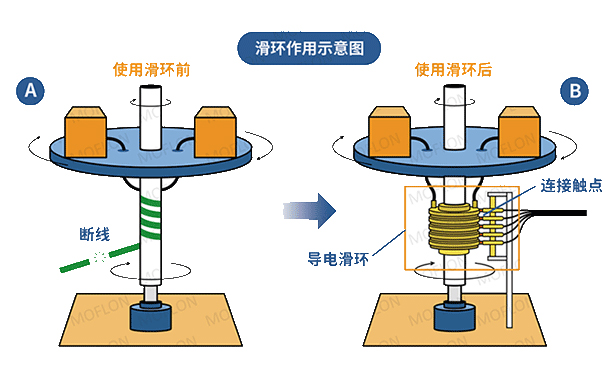

發布日期：2018-12-10 09:37:35在電氣設計過程中,機械部分360度無限制連續旋轉時,導線需連接到旋轉部件上去,電氣工程師就會遇到導線纏繞問題,如何解決這個導線纏繞問題呢？這個時候,他需要一個可360°無限制電旋轉連接器,俗稱滑環的裝置來傳輸動力和信號的旋轉連接.
滑環是一種特殊設備連接到旋轉體以傳輸能量和信號的電子組件，由旋轉和靜止兩部分組成，旋轉部分使用設備的旋轉結構并與之一起運行，稱為轉子;靜止部分連接裝置的固定結構稱為定子。定子和轉子的設計結構是單通道的精密疊加，疊加回路的數量，組裝時定子通道對應轉子通道，形成轉子與定子之間的通道。每個通道的電氣性能是相互獨立的，并且沒有干擾。
滑環的最簡單形式是在旋轉軸上的圓環接觸，其中滑動指通過兩端的軸承在定子部分和環狀轉子都連接到它們各自的旋轉和固定部分上的兩個不同的電路。設備兩邊的導線通過導電滑環的定子的刷絲和轉子的銅環連接后形成一個完整的電路
